Üretim tesisindeki makine gibi cihazların yerleşimini görüntülemek için kullanılır.

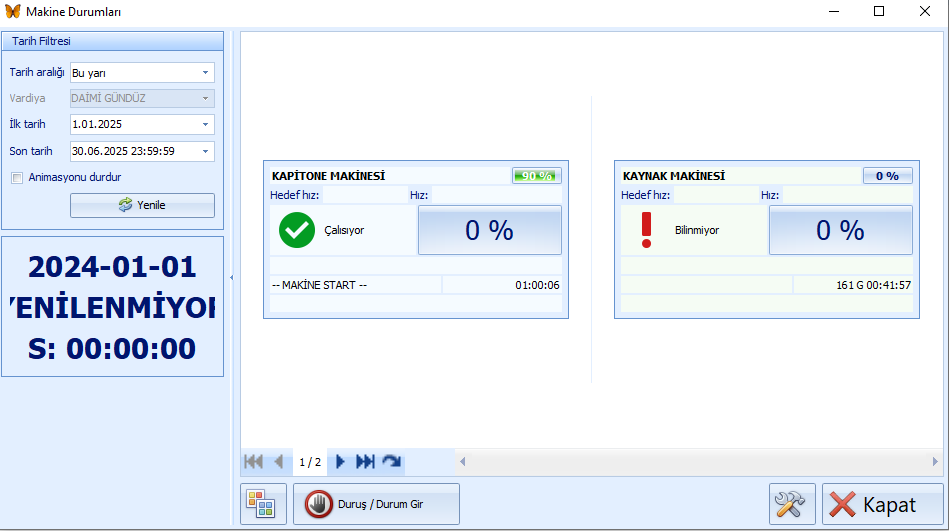

Makineler ile ilgili yerleşim planı oluşturulduğu zaman ÜRETİM modülündeki Yönetim Paneli penceresinde makine durumu görüntülenebilir.
Makine yerleşim planın tanımlanması için öncesinde makinelerin tanımlanması gerekir.
ÖN İŞLEMLER 1.Makine tanımlanır. |
butonuna tıklanılarak yeni kayıt penceresi açılır. Giriş durumunda iken gerikli alanlara bilgi girişi yapılır.Aktif ve Onaylandı durumuna getirilen kayıtlar diğer işlem pencerelerinde görüntülenip kullanılabilir.
Yerleşim kodu istenilen formatta elle girilir ya da boş bırakılır ise yerleşim adı yazıldıktan sonra
butonuna tıklanınca sistem tarafından artan sırada numara verilir.
Yerleşim adı girilir.

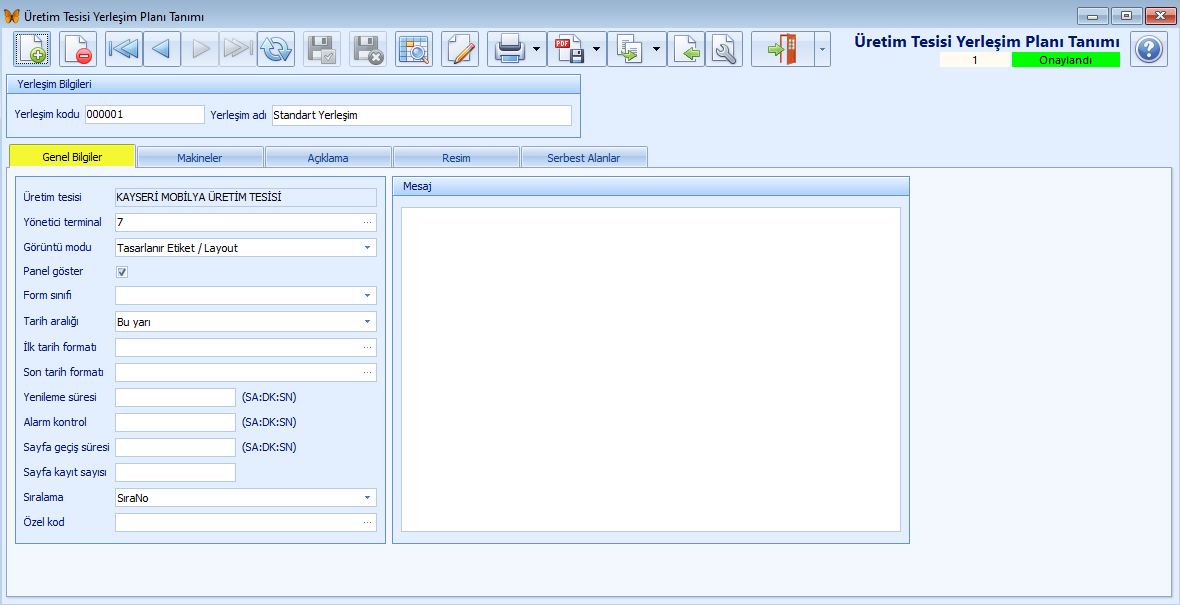

Genel Bilgiler
Üretim tesisi sistem tarafından üst bölümdeki kaydet butonuna basıldığı anda getirilir. İşlem noktası tanımında girişi yapılmış olan bir üretim tesisi yoksa bu bölüm boş gelir. Klavyeden CTRL+F8 tuşlarına basarak açılan pencerede İşlem Noktası değiştirilerek çalışılan üretim tesisi de dolaylı bir şekilde değiştirilir.
Yönetici terminal seçilir. Tanımlar modülündeki Terminal Tanımları penceresinde tanımlanmış olup Onaylandı durumunda olan cihazlar seçilebilir.
Görüntü modu seçilir.
Form sınıfı seçilir.
İlk tarih ve son tarih formatı seçilir.
Yenileme süresi ve alarm kontrol girilir.
Özel Kod girilebilir. ... (üç nokta) butonuna tıklanılarak açılan Özel Kod penceresinde seçilir ya da elle giriş yapılır. Kullanıcının isteğine bağlı olarak oluşturulan bir koddur ve filtreleme ya da rapor oluşturmak için kullanılabilir.
Mesaj yazılır.

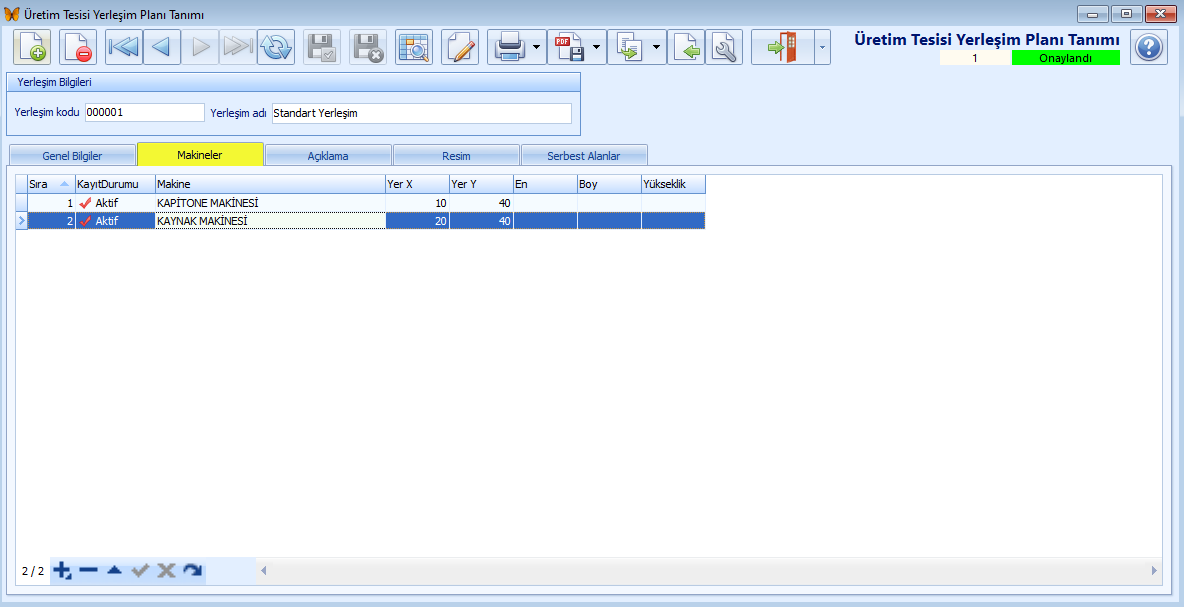

Makineler
butonları kullanılarak makineler girilir.
Sıra No ve Kayıt durumu sistem tarafından getirilir.
Makine
butonuna tıklanılarak açılan Makine penceresinde seçilir.
Yer X, Yer Y, En, Boy, Yükseklik alanlarına bilgi girilir.
