Bir kumaş, plaka vb. 'nin kalite kriterinin (leke, delik, iz vb.) malzeme üzerindeki koordinatının girilmesi için X,Y ve Z değer tanımı yapılır.
TANIMLAR > Stok/Lojistik Tanımları > Kalite Kontrol Kriter Tanımları işlem penceresinde kriter kaydı çift tıklanarak açılır. Kriter Değer Grubu Bilgileri sekmesinde tanımlanmış olan gruba ait kritler Kontrol Kriter Bilgileri sekmesinde listelenmektedir.
1.Satırdaki kriter örneğin Leke seçilerek Veri Giriş Modu (1) alanında Dikey Grid Tek Kayıt seçilerek Veri Giriş/Gösteri Alanı alanında Sonuç Alanı (Metin 24) (2) seçilir.Pencerenin alt tarafındaki Ölçüm Noktaları sekmesindeki (3) Ölçüm X, Y, Z sekmelerinde X Etiketi alanında ad girilir. Metin/Sayı Giriş Serbest seçilir. Kullanıcı seçilir (4).

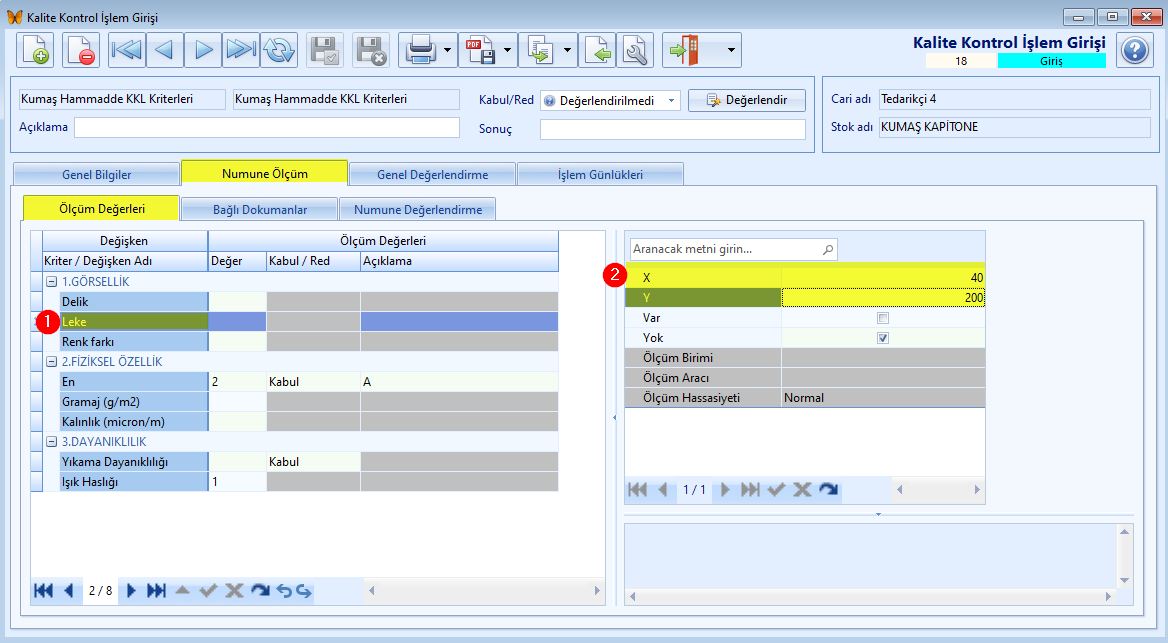

2.Yapılan tanım sonrasında kalite kontrol işlem kaydındaki görüntü aşağıdaki görseldeki gibidir.Numune Ölçüm sekmesindeki Ölçüm Değerleri sekmesine tıklanarak açılan bölümde kalite kriteri (1) seçilince tanımlanan X/Y koordinatları (2) girilir.
